无缝金属钙包芯线常见问题、原因及对策

无缝金属钙包芯线依靠整体封闭钢壳包裹金属钙芯，核心优势就是延缓钢壳熔化、把钙送入钢液深处，提升钙吸收率；但钙本身活性极强、易氧化气化，在产品出厂、仓储、喂线、冶炼全过程，依然会出现各类质量与工艺问题，下面分线材本体缺陷、仓储变质问题、喂线送丝故障、冶炼冶金效果异常**四大类整理。

一、线材本体质量缺陷

1. 钢壳局部薄厚不均、局部壁厚偏薄
原因：成型、拉拔工序不稳定，钢带来料厚度波动，模具磨损。薄壁位置进入钢水提前熔破，钙提前气化上浮，同一卷线收得率忽高忽低；严重时喂线轮挤压直接破皮。
对策：生产时在线测厚，模具定期校验；到货抽样剖切检查壁厚，同一批次壁厚偏差控制在协议范围。
2. 钙芯偏心、芯径粗细不均、内部断钙、空芯段
原因：钙棒挤压成型不稳定、穿芯对中偏移、卷取拉伸受力不均，出现一段有钙、一段空心。喂入钢水后，单位米钙含量波动大，钙目标成分难以稳住，有的炉次钙不足、有的超标。
对策：生产增加在线重量检测；来料抽检剖切，检查钙芯居中度，空芯段、断钙段标记剔除。
3. 钢壳表面划伤、压坑、鼓包、褶皱
原因：成型模、导轮有毛刺，卷取张力过大、盘卷磕碰。有硬折、鼓包的位置经过喂线压轮时容易卡线、压扁断线；划伤位置保护层受损，储存阶段更容易进水氧化钙芯。
对策：导轮抛光、控制盘卷松紧，成品做好防护包装，避免吊装磕碰。
4. 线材圆度差、扁线
原因：拉拔张力不当、模具变形、盘卷挤压变形。扁线和喂线轮接触不稳，打滑、走速忽快忽慢，送线计量不准。
对策：严控成型圆度，扁度超标批次拒收；盘卷采用内支撑，避免重压。

二、仓储、存放过程变质问题

1.钙芯氧化、粉化失效
金属钙遇水汽快速氧化，氧化后失去冶金活性，变成氧化钙杂质，喂进去没有钙处理效果，还会增加钢中夹杂物。
诱因：包装破损、密封失效、库房潮湿、淋雨、长时间露天存放；盘卷端面无防护，潮气从端面缝隙渗入。
现象：剖开后钙芯发灰、发白、粉末状，失去金属光泽。

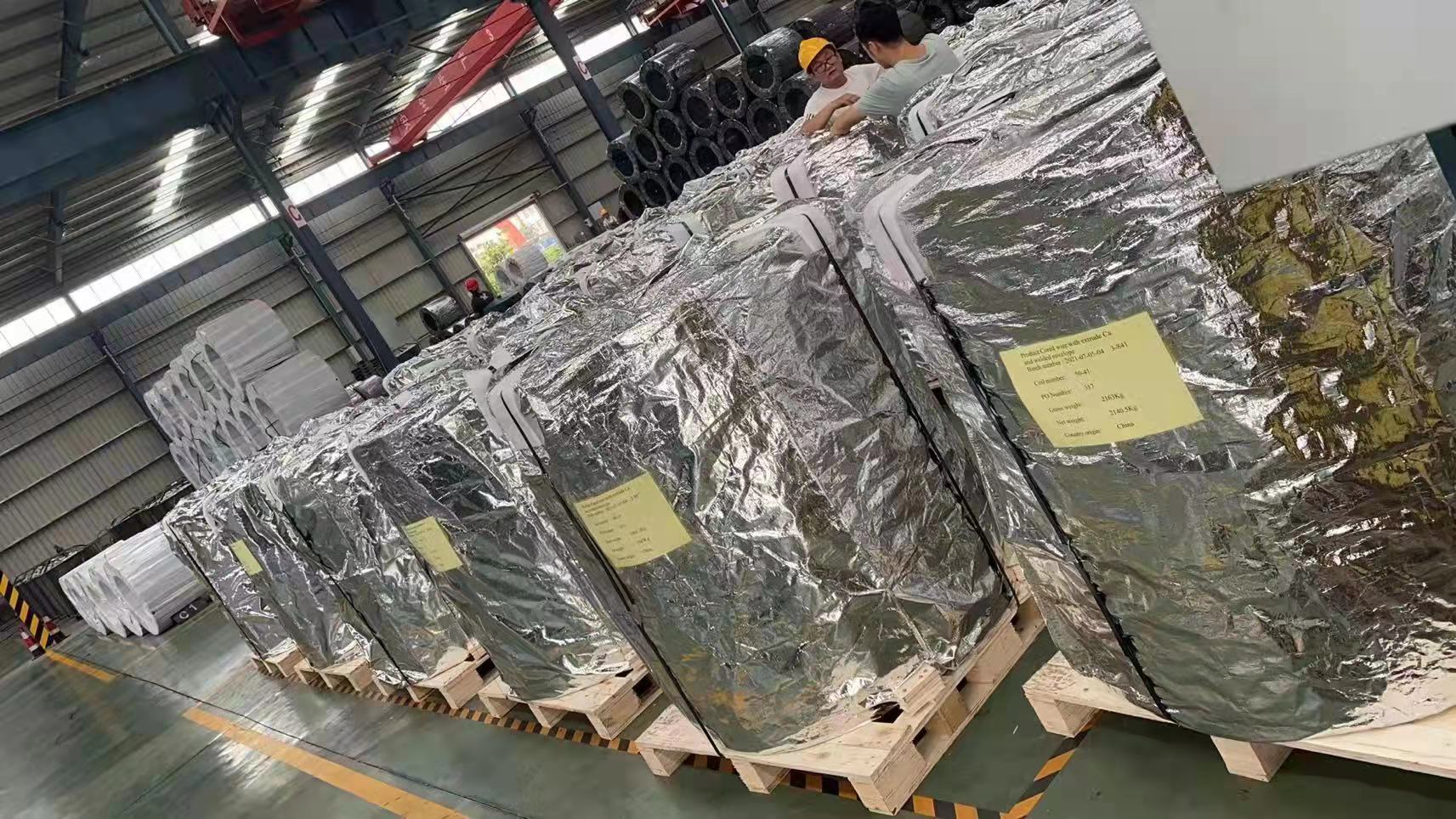

对策：真空防潮包装，内外防水；存放保持干燥通风，离地离墙；遵循先进先出，缩短库存周期；破损包装严禁入库使用。

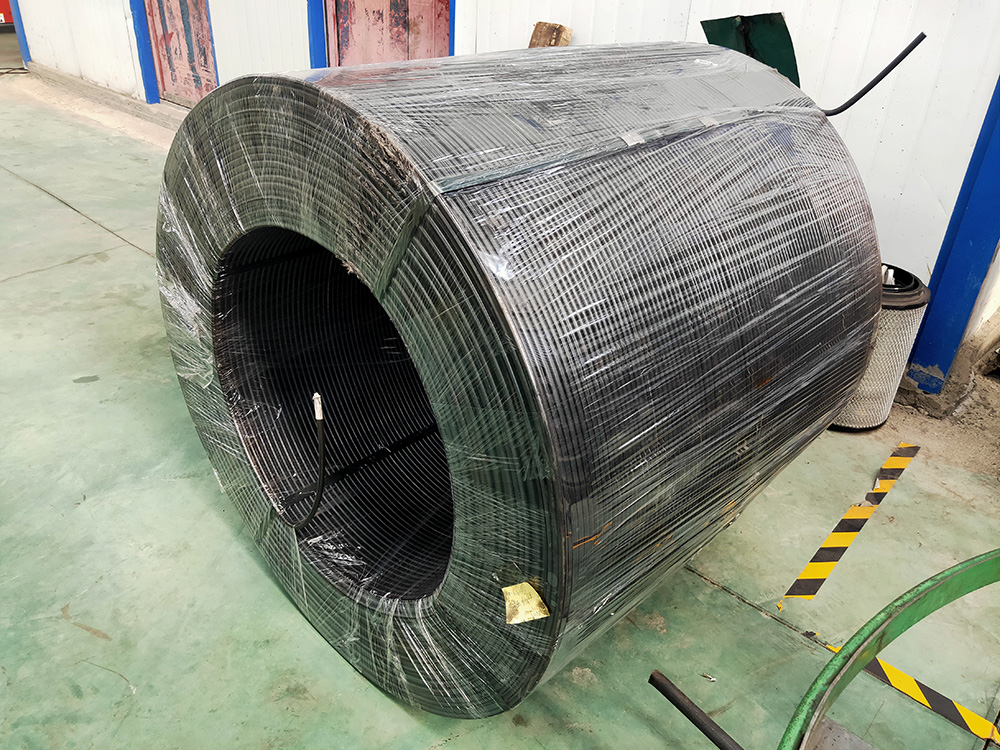

2. **盘卷乱线、松圈、塌卷**
原因：复卷张力不稳、打包固定不牢、装卸野蛮拖拽、错误外抽线（无缝钙线优先内抽）。现场使用时出线打结、卡盘，频繁停机。
对策：内抽式包装，固定盘卷外圈；吊运避免拉扯，现场严格从内圈出线，不强行外拉。

三、喂线使用现场故障

1. 喂线打滑、走丝不稳、速度波动
原因：线材扁、表面油污锈蚀、喂线压轮磨损、压紧力不合适、导管弯头多、导管内积渣。速度不稳直接造成每米钢水钙加入量失控。
对策：清理压轮，调整压紧压力；更换磨损导轮、理顺导管，减少急弯；去除线材表面浮锈油污。
2. 喂线中途断线、破皮漏钙
原因：钢壳壁厚不足、线材硬弯折伤、压轮压力过大、导管内有尖锐焊渣刮破钢壳；断线后钙在钢包上部提前释放，喷溅大、吸收率暴跌。
对策：严控线材本体质量；降低喂线冲击，避免急加速急停；清理导管毛刺、钢渣。
3. 导管堵线、卡线
原因：乱线打结、局部鼓包扁线、钢壳破损脱落铁皮卡在管路。
对策：盘卷规范放置，进线前目视检查线材，导管定期清理。

四、冶炼冶金效果异常
1. 钙收得率偏低，炉次之间波动很大
无缝钙线理论优势就是收得率稳定，出现波动优先排查：①线材本身钙芯不均、局部提前破皮；②钢水氧、渣中 FeO 太高，钙和渣提前反应消耗；③喂入深度不足、喂速不匹配，钙在浅层气化跑掉；④钙芯已经氧化失效。
对策：稳定喂线深度与喂速；精炼前期做好脱氧，降低渣氧化性；对来料做对比试样跟踪。
2. **钙处理后水口依然结瘤、堵水口**
很多人误以为钙线一加就一定解决水口堵塞。常见诱因：喂钙总量不足、钙铝比例不匹配；喂线过量，生成高熔点 CaS 夹杂，反而造成结瘤；钢水硫偏高，过量钙优先和硫生成硫化钙。
对策：按钢种、硫氧目标计算喂入量，控制合适 Ca/Al 比例，避免盲目多加钙线。
3. 钢水喷溅大、烟气大
原因：线材提前破损，钙在浅层快速气化；喂线速度过快，短时间大量钙集中释放；钢包液面静压力不足。
对策：检查线材有无破皮；适当匹配喂速，保证线材送入足够深度。
4. 钢中大型夹杂物增多、耐材侵蚀加重
钙蒸气本身会侵蚀钢包内衬、水口耐材；如果钙线杂质高、氧化严重，氧化钙、外来杂质带入钢水，形成大型夹杂。
对策：选用高纯度钙芯，严控受潮氧化；钙处理后适当软吹，促进夹杂上浮去除。

五、配套选购与验收要点

1. 到货抽检：无缝金属钙包芯线每批次剖切检查壁厚、钙芯居中度、钙芯金属光泽，称重核验单位米钙含量；
2. 包装验收：检查真空防潮包装、端面密封，淋雨、破损包直接隔离；
3. 工艺匹配：不同钢种、钢包深度，对应匹配线材直径、喂线速度，不能一套参数通用；
4. 区分假象：不要单纯看喂线长度判断效果，要跟踪成品钙含量、夹杂形态、连铸顺行情况。
http://www.sdgyxcl.com/
